Скачать рамку по ГОСТу А4 и А3: штамп формы 1, 2 и 2а в DOCX
Рамка по ГОСТу — линия по краю листа и основная надпись (чертежный штамп) по ГОСТ 2.104 в правом нижнем углу. Размеры штампа: форма 1 — 185×55 мм для чертежа, форма 2 — 185×40 мм на первом листе записки, форма 2а — 185×15 мм на следующих. Поле слева 20 мм, справа, сверху и снизу по 5 мм. Скачать рамку можно листом А4 (210×297) или А3 (297×420), книжным или альбомным, с боковыми графами 19–25 или без. Это готовый шаблон для черчения: скачайте DOCX, распечатайте лист или вставьте в Word. В Word её собирают прямоугольником и таблицей штампа в колонтитуле. Номер листа стоит в графе штампа, не по центру нижнего поля, как в дипломе по ГОСТ 7.32.
Как оформляется рамка по ГОСТу
Рамка для черчения А4: шаблон и размеры
Для черчения чаще нужен лист А4 с рамкой и штампом: выберите формат А4, книжную или альбомную ориентацию и форму штампа. Шаблон скачивается одним DOCX — его можно распечатать на принтере или открыть в Word. Поля те же, что на А3: 20 мм слева и по 5 мм с остальных сторон; форма 2 — 185×40 мм, форма 2а — 185×15 мм, форма 1 — 185×55 мм.
Размеры штампа А4 и А3
- Форма 1 — 185×55 мм, чертёж: обозначение, материал, масса, масштаб;
- Форма 2 — 185×40 мм, первый лист пояснительной записки: разработчик, проверка, наименование;
- Форма 2а — 185×15 мм, следующие листы: обозначение и номер листа;
- Поле рамки: слева 20 мм, справа, сверху и снизу по 5 мм — и на А4, и на А3;
- Форматы: А4 (210×297 мм) и А3 (297×420 мм); на А3 рамка растягивается, штамп остаётся 185 мм у правого нижнего угла;
- Школьный штамп 145×22 мм и надпись 185×20 мм — другие бланки;
- Боковые графы 19–25 — по 5 мм, доступны и для А4, и для А3.
Пример заполнения формы 2
Клетки на бланке — тот же штамп. Образец граф, шифр выдуман: обозначение «ВКР.09.03.02.001 ПЗ», наименование «Пояснительная записка», разраб. «Иванов», пров. «Петров», н. контр. «Сидорова», лист 2 из 48. В файл подставляйте шифр из методички.
Как скачать рамку
- Выберите формат листа — А4 или А3;
- Заполните клетки на бланке или оставьте пустыми;
- При необходимости выберите боковые графы, шрифт, ориентацию и номер листа;

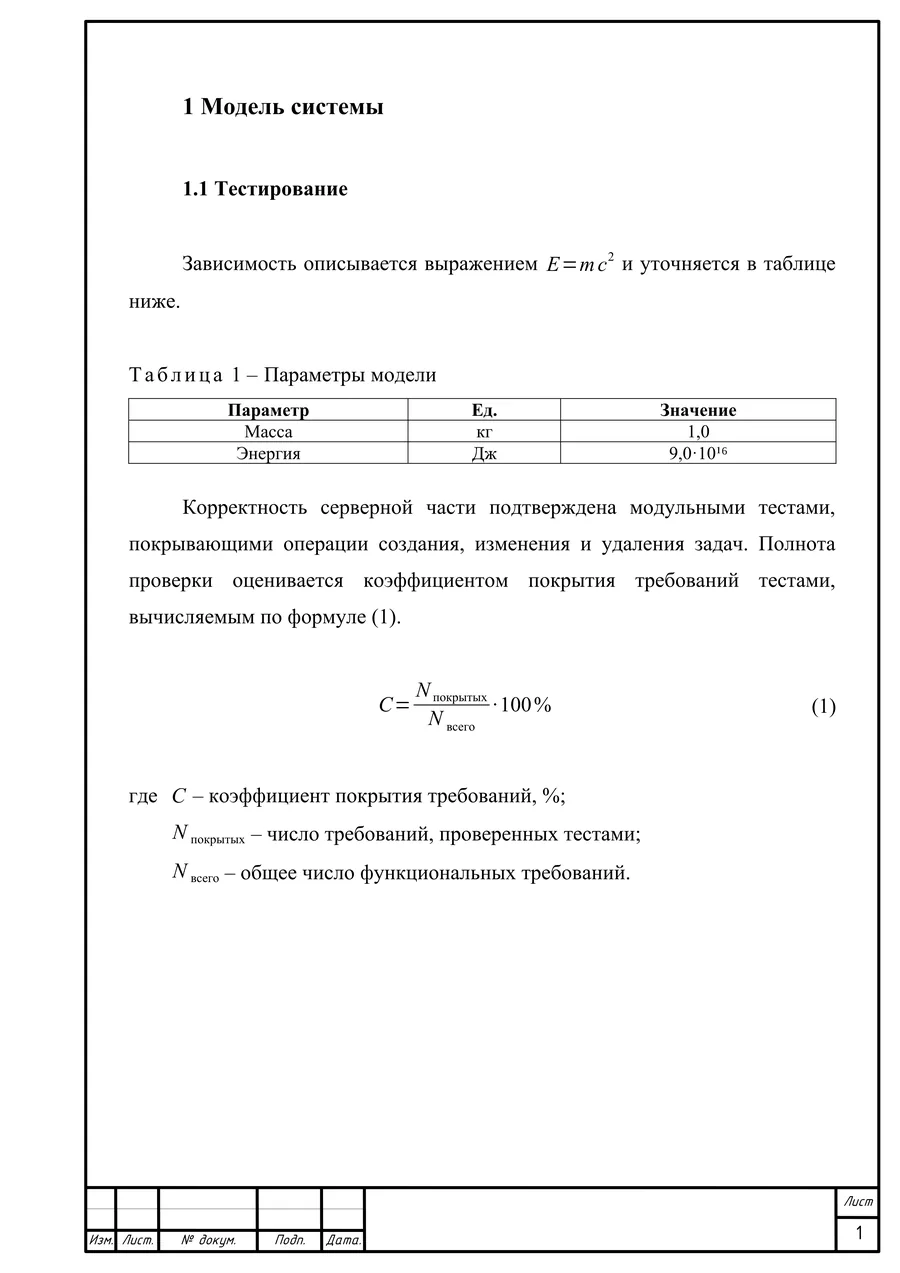

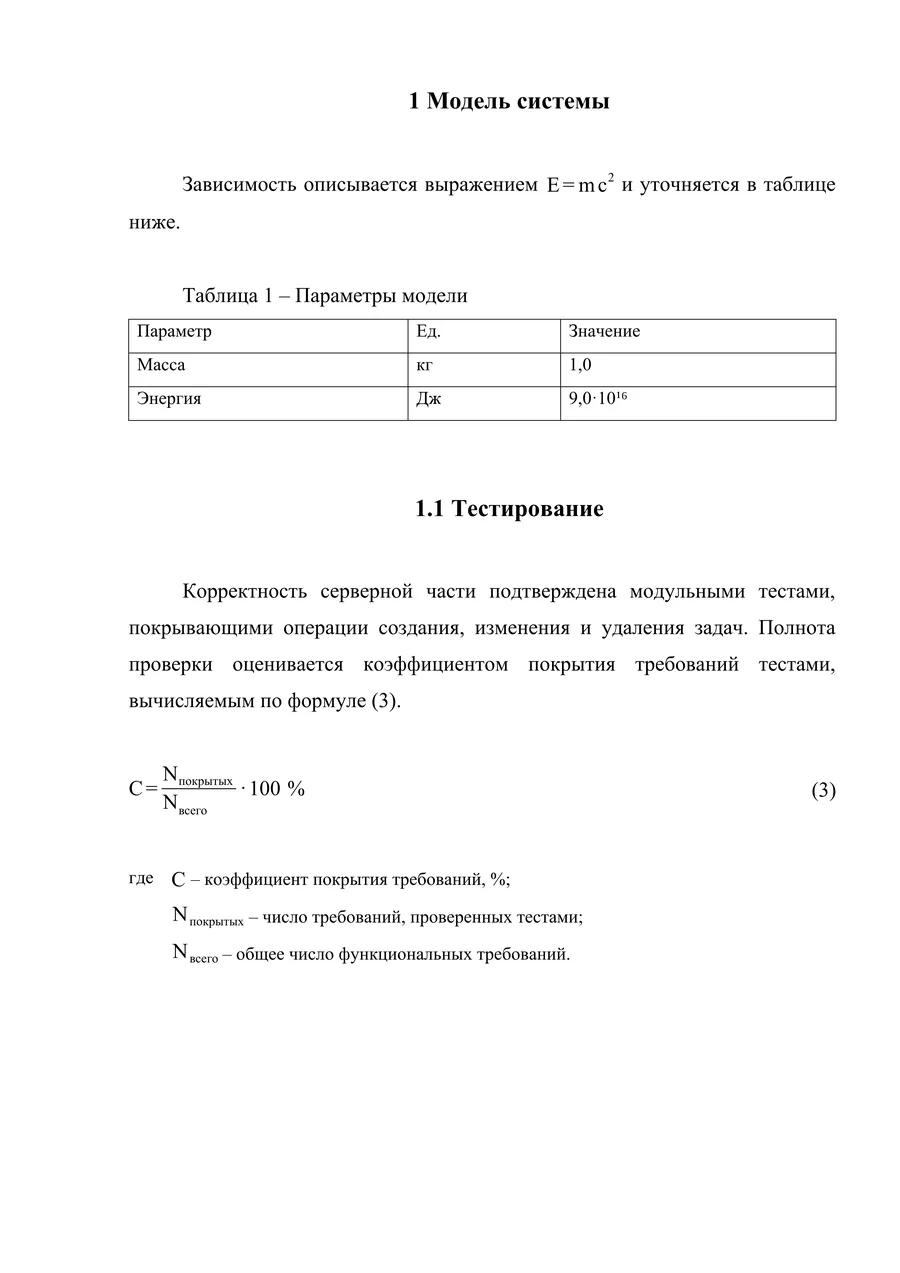

- Скачайте форму 1, 2 или 2а. Это один лист. На всю пояснительную записку рамку ставит оформление с рамкой.
Состав граф и формы — в статье штамп по ГОСТ 2.104: размеры и формы, размеры листа А3 — в рамке по ГОСТу А3.
Частые вопросы
Какие размеры у чертежного штампа? Поле рамки слева 20 мм, остальные стороны по 5 мм. Форма 1 — 185×55, форма 2 — 185×40, форма 2а — 185×15 мм. Школьный штамп 145×22 мм — другой бланк.
Можно скачать бланк формы 1? Да: форма 1 для чертежа доступна вместе с формами 2 и 2а.
Чем форма 2 отличается от 2а? Форма 2 — большой штамп первого листа записки (разраб., пров., наименование), 185×40 мм. Форма 2а — узкая полоса 185×15 мм на следующих листах (обозначение и номер листа).
Можно скачать рамку А3? Да: выберите формат А3 — рамка растянется на лист 297×420 (книжный) или 420×297 (альбомный), штамп останется 185 мм в правом нижнем углу.
Обязательно ли заполнять штамп? Нет. Пустые графы останутся пустыми, рамка всё равно будет.
Как скачать рамку для черчения А4? Выберите формат А4, при необходимости боковые графы и форму штампа, заполните графы или оставьте пустыми — нажмите «Скачать форму 1», «Скачать форму 2» или «Скачать форму 2а». Файл придёт одним листом DOCX.
Можно распечатать лист А4 с рамкой? Да. Скачайте DOCX и печатайте на листе А4 без масштабирования — рамка и поля 20/5/5/5 мм останутся в размере. Для альбомной ориентации включите «Альбомный лист».
Где скачать шаблон рамки А4 для Word? На этой странице: выберите А4 и форму штампа, затем скачайте DOCX. Это пустой бланк, а не готовая работа; рамку на весь документ накладывает «Рамка на ваш документ».
Это рамка для AutoCAD? Нет: один текстовый лист ЕСКД в DOCX.
