Графики и диаграммы в дипломе по ГОСТу: как оформить

Короткий ответ:

График и диаграмма в дипломе по ГОСТу — это рисунок: подпись «Рисунок N – Название» ставится под изображением по центру, а отсылка в тексте («на рисунке 2 показано») — до него. Рисуют их либо в Excel с последующей вставкой в Word, либо из кода (Mermaid, PlantUML) — второй способ даёт векторный рисунок без растрового «мыла». Собрать документ с автоподписями рисунков и проверкой кода диаграмм можно в редакторе Оформителя — проверки и предпросмотр бесплатны.

Коротко:

• График, диаграмма и схема нумеруются как рисунки: «Рисунок 1 – …» — сквозная нумерация по всей работе.
• Подпись — под рисунком по центру; в приложениях нумерация с литерой: «Рисунок А.1».
• Отсылка в тексте обязательна и стоит до рисунка (п. 6.5.1).
• Excel даёт растровую картинку, Mermaid и PlantUML — векторную, которая не замыливается.
• Невалидный код диаграммы — замечание DIAGRAM_INVALID: Kroki не соберёт блок с ошибкой.

График — это рисунок

ГОСТ 7.32-2017 не выделяет графики и диаграммы в отдельный вид объектов: они подпадают под п. 6.5 «Рисунки». Правила для всех иллюстраций одинаковые:

• подпись под рисунком, по центру: «Рисунок 1 – Название» (п. 6.5.7);
• нумерация сквозная по работе; в приложении — с литерой: «Рисунок А.1»;
• отсылка в тексте до рисунка (п. 6.5.1): «динамика показана на рисунке 2»;
• рисунок размещают после первого упоминания, не отрывая от текста.

Подпись под графиком, а не над ним — частая путаница с таблицами: у таблиц название стоит над шапкой, у рисунков — под изображением. Правила для рисунков целиком — в статье про оформление рисунков.

Отсылка в тексте до рисунка

Рисунок без отсылки — типичное замечание нормоконтроля (MENTION_MISSING). В тексте пишут «на рисунке 1 показано…» или «(рисунок 2)» и только потом ставят сам рисунок. С автоподписями отсылка не ломается: номер подставляется ссылкой {ref:id}, и вставка нового рисунка посреди главы не съезжает нумерацию.

Как нарисовать: Excel против кода

Растровый скриншот из Excel — самый быстрый и самый хрупкий путь: при печати такой график блочится пикселями. Кодовый подход (Mermaid, PlantUML) рендерит вектор, который масштабируется без потери качества и выглядит одинаково в DOCX и PDF.

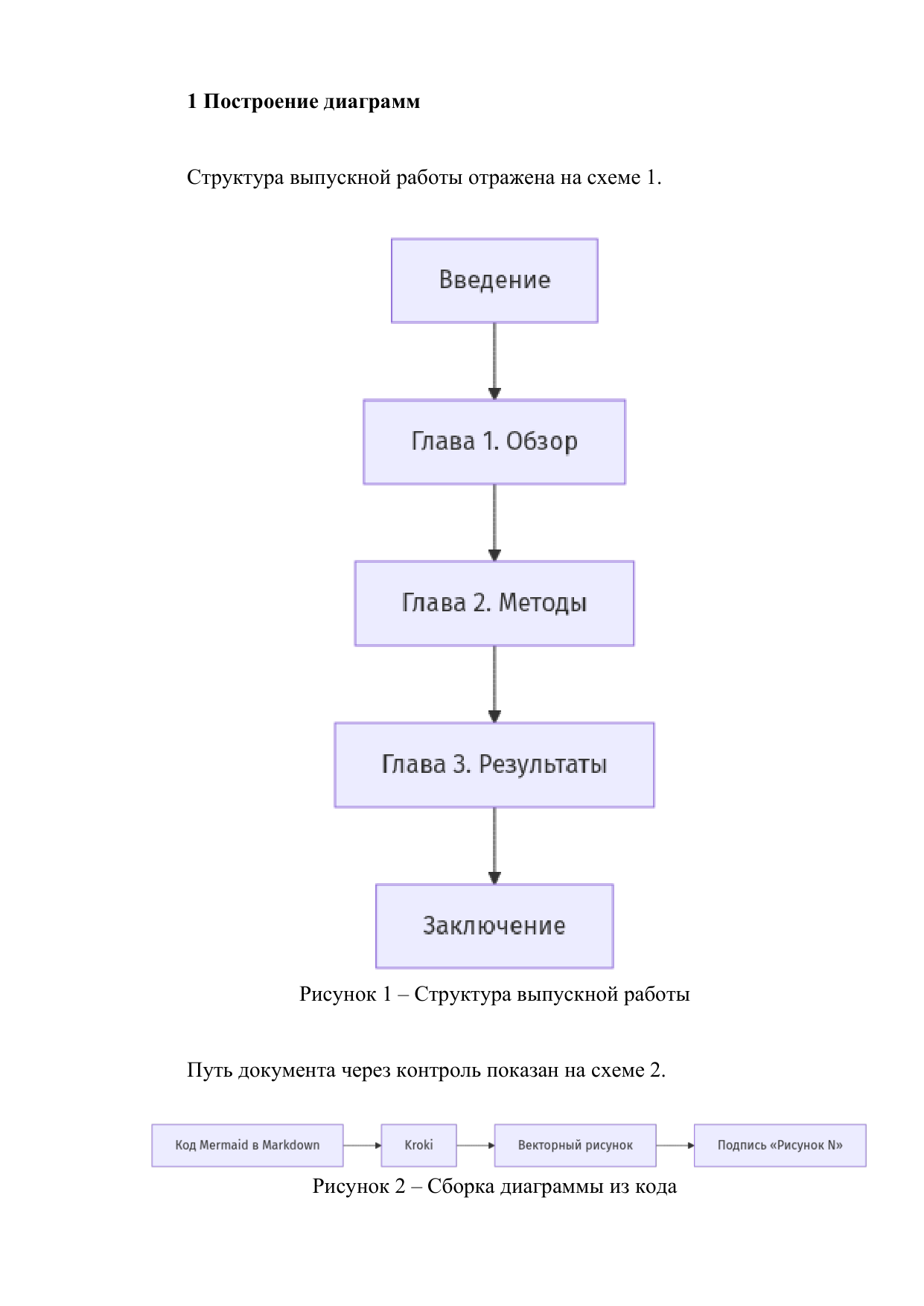

Пример — две диаграммы, собранные из Mermaid-кода: схема структуры работы и схема сборки самой диаграммы:

Тот же оттиск в PDF: скачать PDF-пример. Обе диаграммы построены вот таким кодом:

```mermaid {#fig_structure caption="Структура выпускной работы"}
graph TD
    A[Введение] --> B[Глава 1. Обзор]
    B --> C[Глава 2. Методы]
    C --> D[Глава 3. Результаты]
    D --> E[Заключение]
```

Id {#fig_structure} нужен, чтобы сослаться на рисунок в тексте через {ref:fig_structure} — номер подставится автоматически.

Как подписывать график по ГОСТу

Подпись графика — та же подрисуночная, что и у любого рисунка: «Рисунок N – Название» под изображением, по центру, без точки в конце. Сверху подписывают только таблицы. Формулировки отсылки в тексте: «на рисунке 2», «в соответствии с рисунком 2», «(рисунок 2)» — со строчной буквы и до самого графика.

Если график состоит из нескольких панелей, их обозначают буквами «а)», «б)» и поясняют в подписи: «Рисунок 3 – Зависимости скорости: а) линейная, б) угловая». Отдельный номер каждой панели не ставят.

У осей графика подписывают обозначения и единицы измерения — это требование науки о графиках, а не отдельный пункт 7.32, но нормоконтроль почти всегда смотрит: ось без единиц — повод вернуть работу. Оформление самого рисунка (положение, нумерация, отсылки) — в статье про рисунки по ГОСТу.

Что проверяет нормоконтроль в диаграммах

• Диаграмма не отрендерилась (синтаксическая ошибка в коде) — замечание DIAGRAM_INVALID. Kroki честно отвечает ошибкой: незакрытый блок, опечатка в синтаксисе — и рисунок в документ не попадает.
• Рисунок без подписи — CAPTION_MISSING (п. 6.5.7).
• Нет отсылки в тексте — MENTION_MISSING (п. 6.5.1).
• Ручной номер «Рисунок 5» в абзаце — MANUAL_NUMBERING: номер ставится автоподписью, а в тексте пишется ссылка.

Все четыре замечания — одной строкой правки в Markdown: закрыть блок, добавить подпись, поставить отсылку, заменить ручной номер ссылкой.

Как быстро собрать графики по ГОСТ

Напишите текст в Markdown, вставьте диаграммы кодом Mermaid или PlantUML и соберите документ: сервис отрендерит диаграммы в вектор, расставит подписи «Рисунок N – …» и отсылки в тексте, а нормоконтроль проверит, что ни один рисунок не остался без подписи. Оформление по ГОСТ в 1 клик принимает и готовый DOCX, и Markdown-исходник.

Часто задаваемые вопросы (FAQ)

Подпись у графика сверху или снизу?

Снизу, по центру: «Рисунок 1 – Название». Сверху подпись ставят только у таблиц — это их отличительное правило.

Нумеровать ли графики в приложении?

Да, но с литерой приложения: «Рисунок А.1». В основной части нумерация сквозная — «Рисунок 1», «Рисунок 2» без привязки к главам.

Что делать, если Mermaid-диаграмма не собирается?

Проверьте синтаксис и закройте блок тремя кавычками. Валидатор покажет замечание DIAGRAM_INVALID с позицией блока — код диаграммы нужно править, пока блок не соберётся.

Можно вставлять скриншот графика из Excel?

Технически да, но это растровая картинка: при печати она замылится, а шрифты внутри не совпадут с работой. Надёжнее нарисовать график кодом или экспортировать из Excel в вектор.

Как сделать ссылку на рисунок в тексте?

«Динамика показана на рисунке 2» — отсылка ставится до рисунка. При автоподписях номер в отсылке — это ссылка {ref:id}, а не впечатанная цифра.

Источники

1. ГОСТ 7.32-2017, п. 6.5 — рисунки: подписи, нумерация, отсылки в тексте.
